Инструкция по монтажу поликарбоната

Когда зима подходит к концу, многие люди начинают задумываться о даче. Мы решили помочь, и написали инструкцию по правильному монтажу поликарбоната, чтобы проданный нами материал прослужил как можно дольше.

Некоторые люди часто проявляют самонадеянность, пренебрегая правилами, в результате чего сотовый поликарбонат теряет свои замечательные свойства уже через несколько лет, а люди — деньги, время и нервы.









Начнем с планирования

На первом этапе необходимо учесть следующее:

  • размеры листа и, как следствие, – поиск оптимального варианта для порезки;
  • влияние ветра и осадков на нагрузку;
  • термическое расширение поликарбоната;
  • допустимый радиус изгиба панелей в случае использования арочных конструкций;
  • важность комплектации поликарбоната монтажными элементами (соединительными и торцевыми профилями, самоклеящимися лентами, саморезами, термошайбами).

Вы уже знаете, что типичный размер листа поликарбоната — 2100 мм. Длина может быть 3000, 6000 и 12000 мм. Ребра жесткости расположены по длине панели. Края листов по длинной стороне должны располагаться на несущих опорах каркаса. Поэтому продольные опоры необходимо устанавливать с шагом 1050 мм или 700 мм (добавьте сюда еще зазор на расстояние между панелями). Между собой листы соединяются профилями. К поперечной обрешетке листы следует прикреплять термошайбами.

Да, можно монтировать листы, как они есть,  – целиком, но опираясь на наш опыт (а мы монтируем поликарбонат уже более 7-ми лет), мы считаем, что лучше брать листы шириной 1050 мм или 700 мм. В таком случае будет использоваться меньше термошайб , можно и вовсе обойтись без них. Чем меньше будет использовано термошайб, тем лучше.

Чтобы конструкция прослужила максимально долго — на этом этапе важно правильно выбрать шаг продольных опор и поперечной обрешетки.

Что необходимо учесть при проектировании каркаса конструкции под сотовый поликарбонат

Что необходимо учесть при проектировании каркаса конструкции под сотовый поликарбонат

Здесь важное дополнение: если вы будете использовать алюминиевые профили вместо пластиковых, то вам понадобится меньше материалов на опоры и на обрешетку.

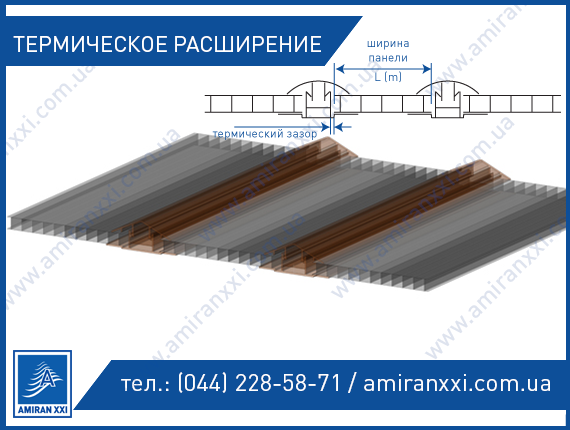

Термическое расширение и борьба с этим явлением

При изменении температуры окружающей среды поликарбонат может расширяться или сужаться (деформироваться). Настоятельно рекомендуем вам рассчитать степень изменения линейных размеров монтируемых панелей. С помощью этого листы будут сжиматься/разжиматься в пределах прогнозируемых величин, и не будут вредить конструкции.

Изменение длины (ширины) листа считается по формуле:
∆L = L x ∆T x Kr
где L — длина (ширина) панели (м)
∆T — изменение температуры (°C)
Kr = 0,065 мм/ °См — коэффициент линейного температурного расширения сотового поликарбоната.

Например, при сезонном изменении температур от -40 до +40 °C каждый метр панели будет подвергаться изменению на ∆L = 1x80x0,065 = 5,2мм.

Имейте в виду, что цветные панели нагреваются на 10-15 °C сильнее, чем прозрачные и белые. ∆L для «бронзового» поликарбоната может достигать 6 мм на каждый метр длины или ширины листа.



Термическое расширение и борьба с этим явлением

Термическое расширение и борьба с этим явлением

Поэтому очень важно оставлять зазоры при соединении и креплении листов между собой как в плоскости, так и в угловых и коньковых соединениях. Для этого используйте специальные соединительные, угловые и коньковые профили. В случае крепления листа к каркасу конструкции используйте специальные термошайбы.

Настоятельно рекомендуем не монтировать конструкцию на улице, не посчитав термическую деформацию поликарбоната. Игнорирование этой детали может привести к тому, что летом лист будет коробиться, а зимой — разрываться.

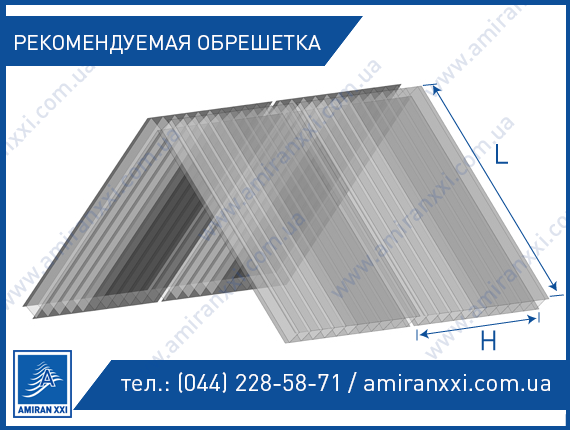

Обрешетка для кровли двухскатного типа

Минимальный уклон: 11 °
Оптимальный уклон: 25-30 °

Длина листа или расстояние между двумя опорами (L, мм) для листов различной ширины (Н, мм) и нагрузки (кг/м2).

Обрешетка для кровли двухскатного типа

Обрешетка для кровли двухскатного типа

Нагрузка, кг/м2 Расстояние между стропилами Н, мм Толщина листа, мм
6 8 10 16 25 32
150 кг/м2 700
1050
2100
1300
800
400
1600
1100
550
1800
1200
600
6000
2500
1250
6000
4500
2250
6000
5000
2500
175 кг/м2 700
1050
2100
800

1300
800
400
1600
1100
550
5000
2000
1000
6000
3500
1750
6000
4000
2000
200 кг/м2 700
1050
2100


800

1300
800
400
5000
1800
900
6000
3000
1500
6000
3500
1750

Обрешетка для кровли арочного типа

Данная таблица поможет Вам определить расстояние между стропилами (Н, мм), исходя из действующей нагрузки, радиуса изгибания (R, мм) и толщины листа (мм):



Обрешетка для кровли арочного типа

Обрешетка для кровли арочного типа

Толщина листа, мм 6 мм R, мм
нагрузка, кг/м2
900 Rmin 1000 1100 1200 1300 1500 1700 1800
60
75
90
120
1500
1300
1200
1050
1400
1200
1100
1050
1400
1100
1050
900
1300
1100
1050
800
1200
1050
900
700
1200
900
700
500
800
500

800
500

8 мм R, мм
нагрузка, кг/м2
1200Rmin 1400 1500 1700 2000 2300 2500 2700
60
75
90
120
2000
1800
1700
1100
2000
1500
1500
1050
1800
1400
1200
1050
1700
1200
1100
900
1400
1200
1050
600
1100
1050
800
500
800
600

600
500

10 мм R, мм
нагрузка, кг/м2
1500Rmin 1700 1800 2000 2100 2500 2700 3000
60
75
90
120
2000
2000
2000
1300
2000
1800
1700
1200
1800
1600
1500
1200
1500
1400
1400
1050
1400
1300
1200
900
1300
1050
900
700
1050
900
700
600
800
700
500
500
16мм R, мм
нагрузка, кг/м2
2800Rmin 2900 3000 3300 3600 3900 4200 4500
60
75
90
120
2000
1600
1400
1100
2000
1500
1200
1050
1800
1400
1200
900
1600
1200
1050
800
1400
1100
900
700
1300
1050
800
700
1200
900
700
600
1050
800
700
500

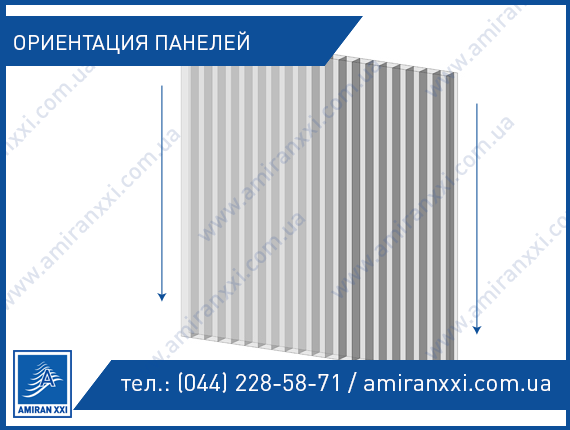

Направление листов при проектировании и монтаже

Лист поликарбоната ориентируйте так, чтобы конденсат, который будет скапливаться в будущем, мог стекать по внутренним каналам наружу.

Направление листов при проектировании и монтаже

Направление листов при проектировании и монтаже

При монтаже листа вертикально ребра жесткости должны идти вертикально, в скатной конструкции — вдоль ската, а в арочной конструкции — по дуге.

Направление листов при проектировании и монтаже

Направление листов при проектировании и монтаже

На улице используйте поликарбонат с защитным ультрафиолетовым слоем. При этом данный слой обязательно должен быть повернут наружу (к солнечным лучам). Чтобы не ошибиться со стороной, ориентируйтесь на защитную пленку — она как раз и защищает УФ-слой. Ее, кстати, можно снимать только после завершения монтажа.

Запрещается выгибать листы по радиусу меньше, чем указанный минимальный радиус изгиба листа на инструкции самого листа. Как вы знаете, радиус изгиба листа зависит от выбранной толщины и структуры листа.

Порезка листов поликарбоната

Листы толщиной от 4 до 10 мм режутся с помощью обычного ножа. Можно резать и электрическими приборами, но не забудьте после порезки удалить стружку с внутренних плоскостей листа.

Порезка листов поликарбоната

Порезка листов поликарбоната

Сверление отверстий

Для создания дыр можно воспользоваться обычными сверлами. Сверлите дыры между ребрами жесткости. Отверстия должны быть удалены от края листа на расстояние не менее 40 мм.

Сверление отверстий для монтажа поликарбоната

Сверление отверстий для монтажа поликарбоната

Работа с торцами панели

Очен

Работа с торцами панели

Очень важно правильно закрыть торцы панелей. При вертикальном и наклонном положении листов верхние торцы герметично закрывают сплошной алюминиевой самоклеящейся лентой, а нижние — перфорированной лентой. Через нижнюю ленту будет выводиться отток конденсата. Она же будет препятствовать попаданию пыли.

В арочных конструкциях оба торца закрывают перфорированной лентой.

Для лучшего оттока конденсата можно просверлить в профиле несколько отверстий тонким сверлом.

Ни в коем случае не оставляйте торцы сотового поликарбоната открытыми — это приведет к уменьшению срока службы поликарбоната, а также к уменьшению светопрозрачности.

Ни в коем случае нельзя заклеивать торцы обычным скотчем.

Нельзя герметично закрывать нижние торцы — конденсат не сможет удаляться.

Точечное крепление панелей

Для того чтобы закрепить лист точечно к каркасу, используйте термошайбы (или саморезы).

Желательно, конечно, использовать термошайбы. Они надежно и герметично закрепят панели и устранят «мостики холода».

Чтобы избежать проблем с термическим расширением отверстия, делайте отверстия в листе поликарбоната на 2-3 мм больше диаметра ножки термошайбы, а при большой протяженности панели — делайте их вытянутыми в длину. Мы рекомендуем делать шаг для точечного крепления в 300-400 мм. Не частите.

Ни в коем случае не крепите листы жестко.

Ни в коем случае не используйте для крепления листа гвозди, закрепки, нетипичные шайбы.

Ни в коем случае не перетягивайте саморезы.

Соединение листов поликарбоната

Монтаж сотового поликарбоната можно проводить с помощью неразъемных или разъемных прозрачных и цветных пластиковых профилей, или алюминиевых.

Монтаж с помощью неразъемных профилей

Панели шириной 500-1050 мм вставляются в пазы профилей, соответствующих толщине сотового поликарбоната. Крепление профиля к продольным опорам каркаса осуществляется с помощью саморезов, снабженных термошайбами.

Монтаж с помощью разъемных профилей

Разъемный поликарбонатный профиль «Полискреп» состоит из двух частей: нижней «базы» и верхней защелкивающейся крышки.

Очередность монтажа

1.     Сделайте отверстия в базе. Как вы помните, диаметр отверстия должен быть чуть больше диаметра самореза. Шаг — 300 мм.

2.     Прикрепите базу к каркасу и с обеих сторон положите листы поликарбоната. Не забудьте оставить термический зазор в 3-5- мм. Перед укладкой листа смажьте профиль герметиком.

3.     Защелкните профиль по всей длине. Можно руками, можно деревянным молотком. Перед защелкиванием закройте торцы профиля специальными заглушками. Кстати, многие производители поликарбоната и комплектующих к ним забыли создать такие заглушки. Наша компания самостоятельно их разработала.

Соединение листов под углом

В случае необходимости соединения листов поликарбоната под углом (как правило, под прямым углом) воспользуйтесь специальным угловым профилем. Как правило, угловые, коньковые и пристенные профили выпускаются только прозрачными.

Примыкание к стене

В случае примыкания поликарбоната к стене воспользуйтесь специальным пристенным профилем. По форме он напоминает латинскую букву F. При использовании пристенного профиля листы поликарбоната закрываются герметичной лентой для их защиты от попадания влаги и пыли. И после этого листы вставляются в профиль, и он фиксируется к стене.

Сопряжение панелей в коньке

«Крылья» конькового профиля имеют 40 мм захвата, чего вполне достаточно для надежного соединения листов и их термического расширения, при этом вы можете создать практически любой угол сопряжения панелей. Не забудьте воспользоваться герметичной лентой. После установки листов их необходимо точечно закрепить кровельными саморезами через коньковый профиль с шагом 30-40 мм.
